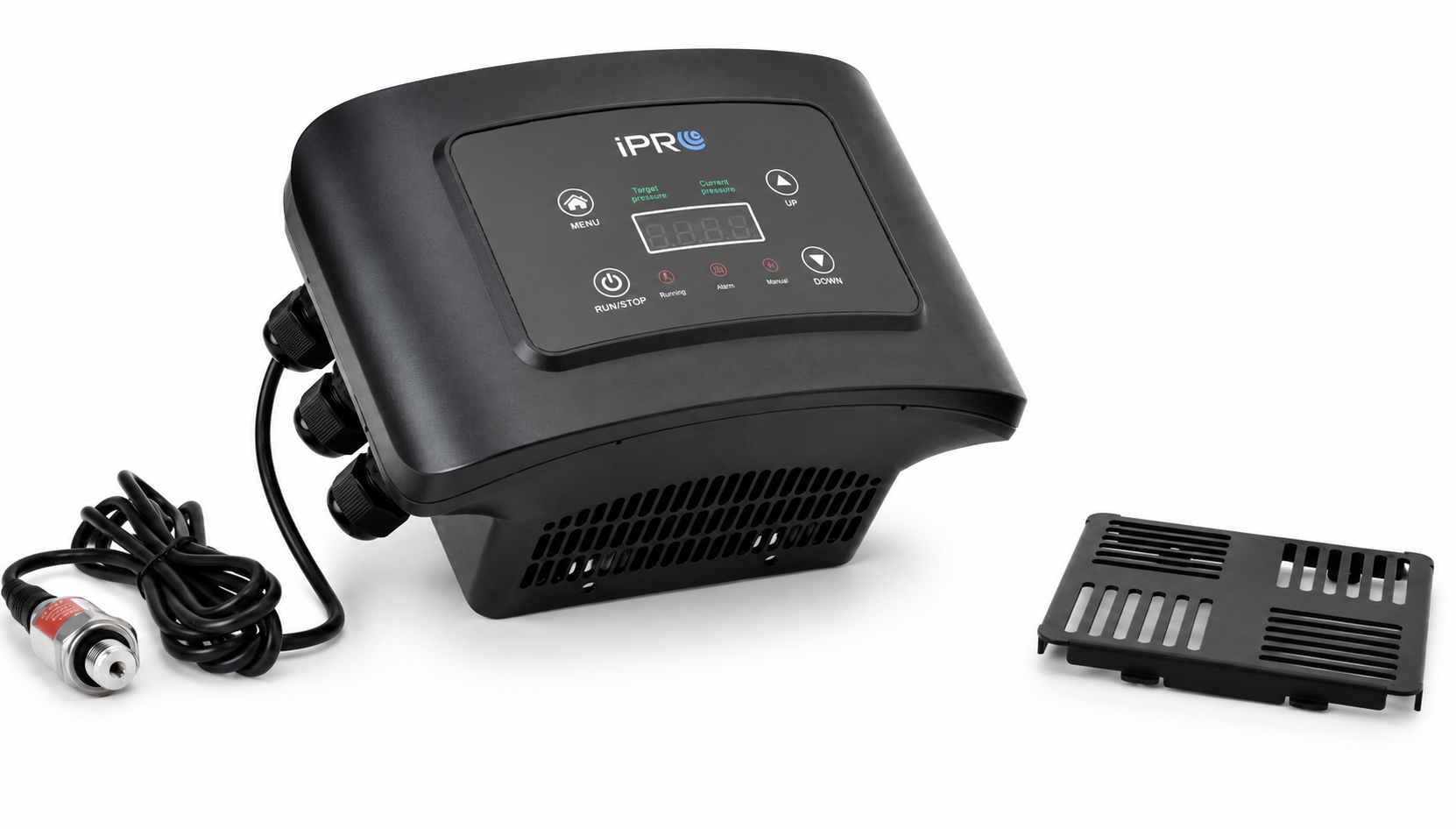

Falownik IPRO IVR-X (0,75kW-2,2kW, 230V / 10A) Inwerter

Falownik IPRO IVR-X (0,75 kW-2,2 kW, 230V / 10A)

Falownik IPRO IVR-X to nowoczesny sterownik częstotliwości (inaczej zwany inwerterem) przeznaczony do płynnej regulacji pracy pomp jednofazowych 230V. Urządzenie automatycznie dostosowuje obroty silnika do aktualnego zapotrzebowania na wodę, zapewniając stałe ciśnienie w instalacji oraz znaczne oszczędności energii. Falownik jest idealnym rozwiązaniem gdy nie ma miejsca na duży zbiornik hydroforowy np. o pojemności 300l, do płynnego działania instalacji wodnej potrzebuje on jedynie zbiornika o pojemności 24l - dostępny tutaj

Falownik do pompy głębinowej działa jak pedał gazu w samochodzie – zamiast włączać pompę tylko na 100% mocy albo całkiem ją wyłączać, reguluje jej prędkość w zależności od tego, ile wody aktualnie potrzebujesz. Gdy odkręcisz lekko kran, pompa pracuje wolniej i zużywa mniej prądu, a gdy włączysz podlewanie ogrodu lub kilka punktów poboru naraz, falownik zwiększa jej obroty, żeby utrzymać stałe ciśnienie. Dzięki temu woda leci zawsze z równą siłą, brak uderzenia hydraulicznego przy starcie (funkcja soft start), zużywa mniej energii i dłużej wytrzymuje, a cała instalacja działa ciszej i bardziej komfortowo.


IPRO IVR-X jest inwerterem – inteligentnym sterownikiem pompy wodnej przeznaczonym do bezpośredniego podłączenia pomp, utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika. Urządzenie wykorzystuje technologię SPWM (sinusoidalna modulacja szerokości impulsów) oraz sterowanie V/F VVVF, analizując ciśnienie w czasie rzeczywistym i dostosowując częstotliwość zasilania silnika do aktualnego zapotrzebowania instalacji.

Do najważniejszych cech urządzenia IPRO IVR-X należy zwiększona efektywność energetyczna – w porównaniu z tradycyjnym układem załącz/wyłącz system stałego ciśnienia z przetwornicą częstotliwości pozwala na oszczędność energii na poziomie około 30–60%. Regulacja prędkości obrotowej pompy stabilizuje ciśnienie, ograniczając zużycie wody i energii elektrycznej, a także zmniejszając średni moment obrotowy i obciążenie wału, co przekłada się na dłuższą żywotność pompy. Funkcja łagodnego startu i zatrzymania redukuje uderzenia hydrauliczne w instalacji.

Sterownik IPRO IVR-X zapewnia kompleksową ochronę układu pompowego, obejmując m.in. zabezpieczenia przed przeciążeniem, przepięciem, niedopięciem, zwarciem, zablokowaniem wirnika oraz suchobiegiem, przy czym ochrona przed pracą na sucho może działać bez konieczności montażu sond w odwiercie, w oparciu o analizę częstotliwości, prądu i ciśnienia. Funkcje te są konfigurowalne w grupach parametrów P0 i P1, gdzie dostępne są m.in. ustawienia progów ciśnienia, czasu opóźnień alarmów, próg detekcji braku wody oraz automatyczne resety.

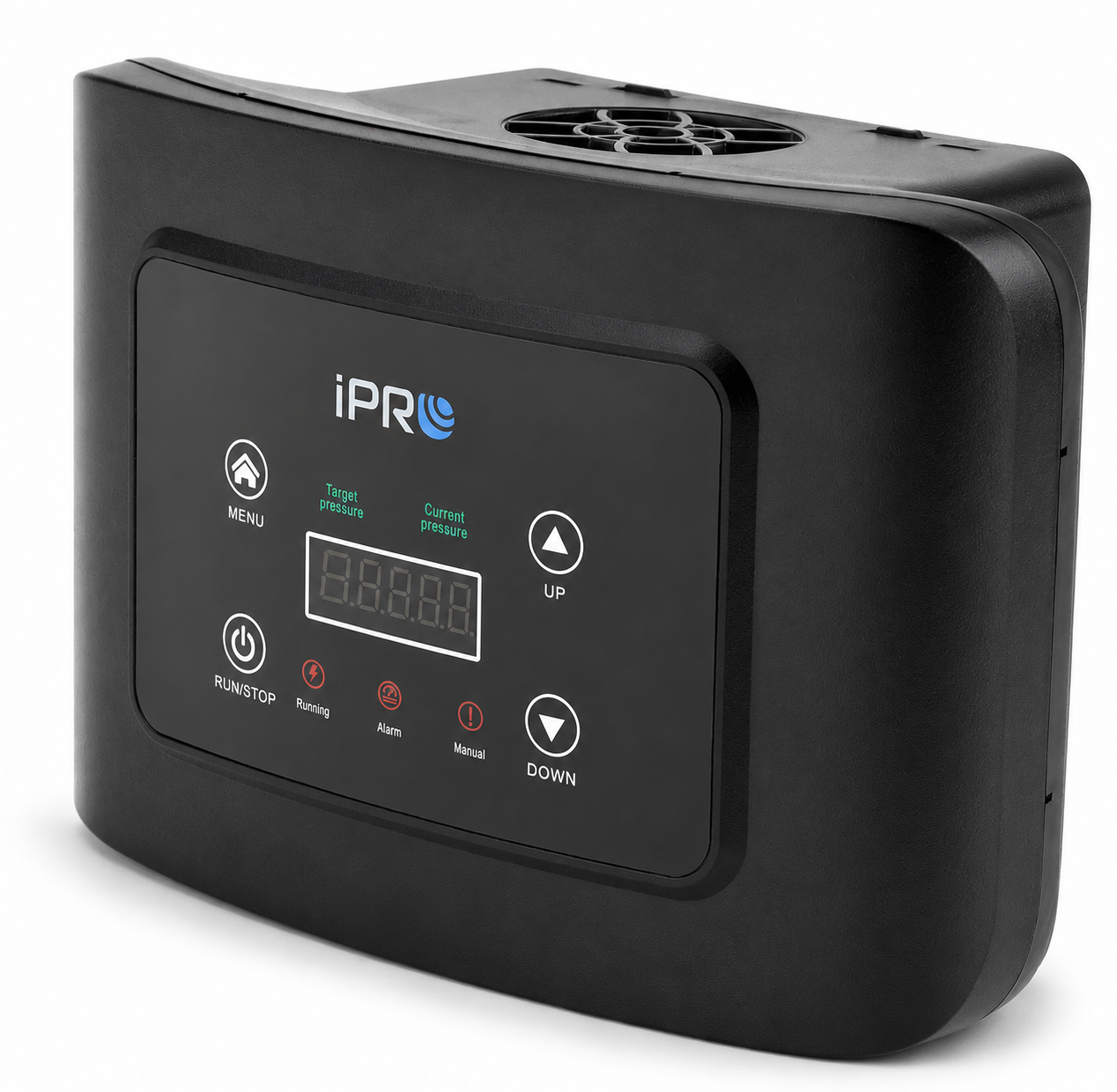

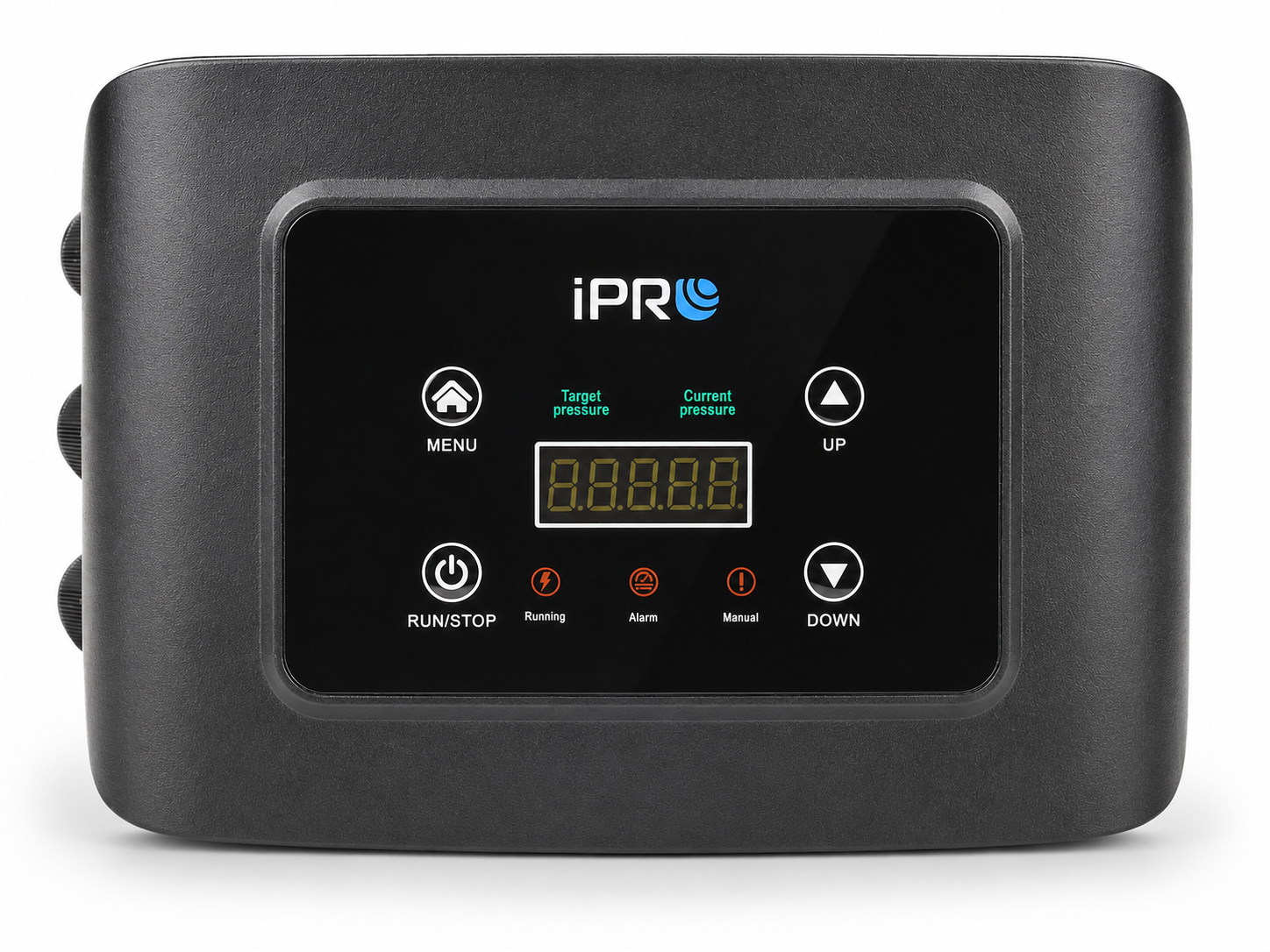

IPRO IVR-X pracuje jako regulator ciśnienia z algorytmem PID, z możliwością ustawienia ciśnienia docelowego, odchyłek ciśnienia, parametrów uśpienia i wybudzania oraz funkcji antyzamarzaniowej. Wbudowany panel sterowania umożliwia konfigurację urządzenia z poziomu klawiatury (MENU, RUN/STOP, przyciski góra/dół), prezentując docelowe i aktualne ciśnienie, stan pracy (RUN/SLEEP), alarmy oraz tryb ręczny/automatyczny.

Pod względem elektrycznym IPRO IVR-X zasilany jest napięciem wejściowym 1×230 V ±15% 50/60 Hz i generuje napięcie wyjściowe 3×230 V 0–50/60 Hz, dla pomp o mocy w zakresie 0,75–2,2 kW i prądzie poboru 4,5–10 A. Stopień szczelności obudowy wynosi IP54, co pozwala na montaż w suchych, dobrze wentylowanych pomieszczeniach wewnętrznych, przy zachowaniu wymogów temperaturowych otoczenia od 0°C do +40°C. Wymiary wersji 2,2 kW wynoszą około H 210 mm, W 146 mm, D 121 mm.

Urządzenie jest wyposażone w zaciski zasilania głównego (L, N, PE) oraz zaciski wyjściowe U, V, W do podłączenia silnika pompy, a także zestaw zacisków sterujących (DI1, DI2, AI, +VO, GND, S+, S-) umożliwiających podłączenie czujnika ciśnienia (4–20 mA lub 0–10 V), sygnałów start/stop i komunikacji RS485. Domyślnie sterownik współpracuje z prądowym czujnikiem ciśnienia 4–20 mA, a typ sprzężenia zwrotnego może być przełączany parametrem P0-04.

Instrukcja IPRO IVR-X opisuje szczegółowo schematy podłączeń pomp zasilanych 1×230 V (zaciski U, V) oraz 3×230 V (U, V, W) wraz z czujnikiem ciśnienia, zbiornikiem wyrównawczym, zaworem zwrotnym i manometrem, a także zalecenia dotyczące długości przewodów, filtrów EMC i zabudowy inwertera. Producent podkreśla konieczność stosowania właściwego uziemienia, odseparowania przewodów mocy i sterowania, unikania wysokiej wilgotności i źródeł zakłóceń elektromagnetycznych oraz wykonywania prac wyłącznie przy odłączonym zasilaniu.

Gwarancja na IPRO IVR-X wynosi 36 miesięcy od daty zakupu, a do roszczeń gwarancyjnych niezbędne są data zakupu i kod produktu, zgodnie z kartą gwarancyjną załączoną do instrukcji.


Falownik to idealne rozwiązanie do:

• domów jednorodzinnych

• systemów hydroforowych

• systemów nawadniania

• małych instalacji przemysłowych

Najważniejsze zalety:

✔ Utrzymuje stałe ciśnienie wody w instalacji
✔ Płynny start i stop pompy (ochrona przed uderzeniami hydraulicznymi)
✔ Mniejsze zużycie energii nawet do 30–50%
✔ Wydłuża żywotność pompy
✔ Czytelny wyświetlacz LED - łatwe ustawianie ciśnienia
✔ Prosta konfiguracja

Dane techniczne:

• Zasilanie: 230V / 50Hz
• Moc pompy: 0,75-2,2kW
• Maksymalny prąd: 10A
• Zakres regulacji częstotliwości: 20–50 Hz
• Montaż na ścianie lub na zbiorniku ciśnieniowym (wystarczy o pojemności 24l)
• Wymiary urządzenia: 100 x 140 x 200 mm

Funkcje ochronne:

• Zabezpieczenie przed suchobiegiem

• Ochrona przed przeciążeniem

• Ochrona przed przepięciem i zbyt niskim napięciem

• Kontrola błędów pracy
